设备介绍

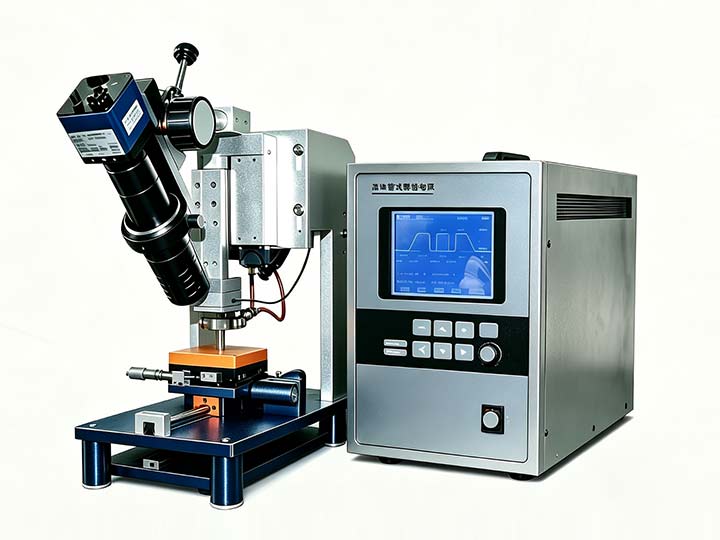

密电阻微点焊成套设备，由晶体管式焊接电源+伺服微焊接机头+CCD 视觉观测系统三部分组成，专门针对微小元器件、细漆包线、薄片金属实现微米级精密点焊。

应用场景

漆包线（0.04mm 及以上）与金属端子焊接；

医疗元器件、传感器、铂铱合金标记环焊接；

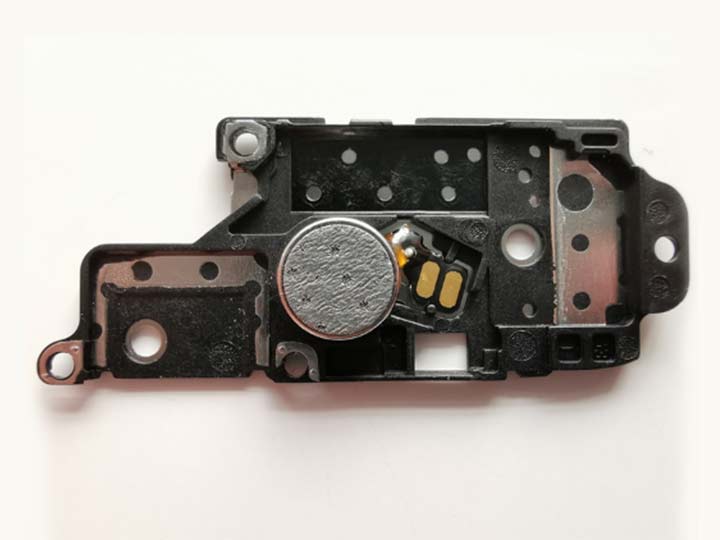

微型继电器、微电机引线、精密电子元器件点焊；

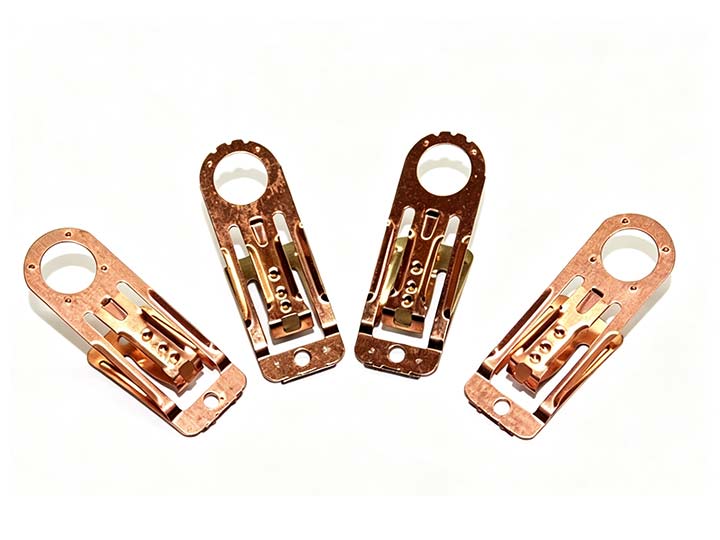

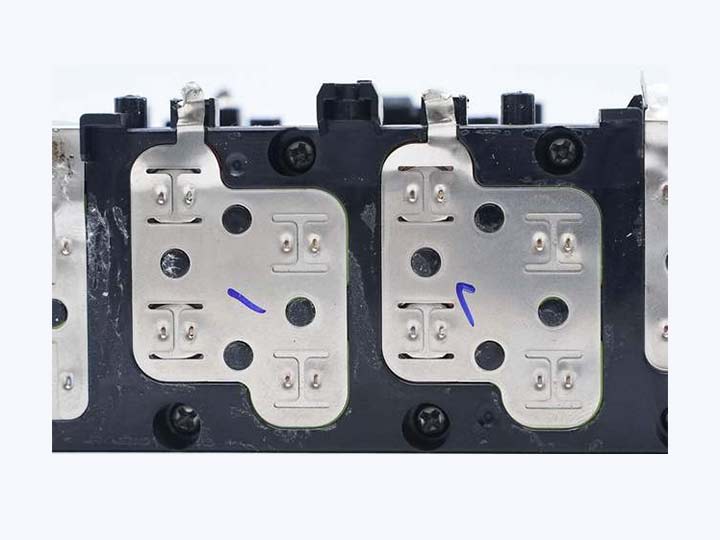

薄铜片、镍片、贵金属薄片精密焊接。

设备参数

品牌：奕辉智能

型号：YHJM-D系列

输入电源：AC220V 50Hz

最大输出直流电流：2000 A

时间设置范围：0-9.99 ms，最小步长 0.01ms

电极压力范围：0-10 N

控制方式:IO 信号联动

驱动:伺服电机，压力闭环反馈

控制模式：恒电流、恒电压、恒功率模式，波形实时显示；

参数存储：20 组焊接工艺配方

监控功能：焊接电流波形回看、故障自诊断、动态电阻监测

通讯：RS485 通讯接口，可对接上位机

冷却方式：风冷
