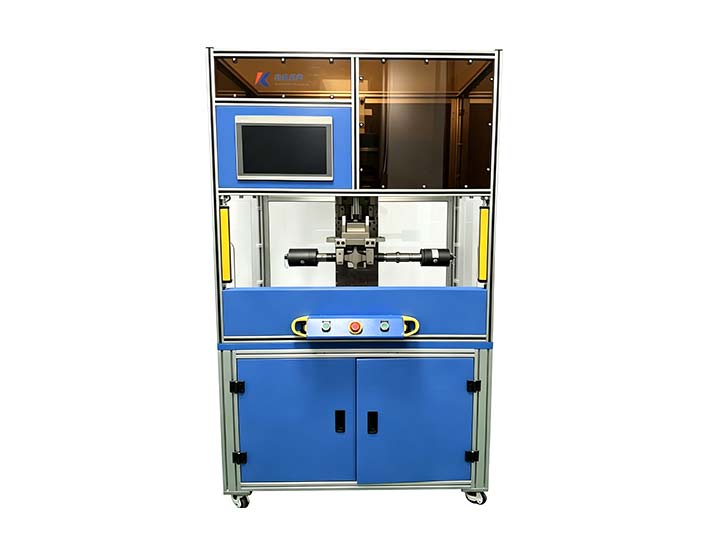

HP机型介绍：

大平方端子需要很大焊接力；传统悬臂结构会弯曲抖动，直压双线性轴承消除侧向形变，振动只垂直向下，焊接一致性更好。

特点：

1.大功率大压力：8kW 电源，大下压力，适配大平方铜铝线束端子、铜铝母排、电池极片叠焊。

2.模块化多安装方式：底座安装、后龙门、顶龙门三种安装，极易集成自动化产线、焊接工作站。

3.焊头兼容快换：支持单推、双推、横置三联组焊头，快速更换焊模，适配不同端子、线束规格。

4.全工艺数据采集：能量 / 时间 / 深度 / 压力多模式焊接，完整数据记录，满足 IATF16949 汽车线束追溯要求。

5.精密传感：距离传感器 + 动态压力触发，保证批量焊接一致性。

行业应用：

1、整车高压线束（核心场景）

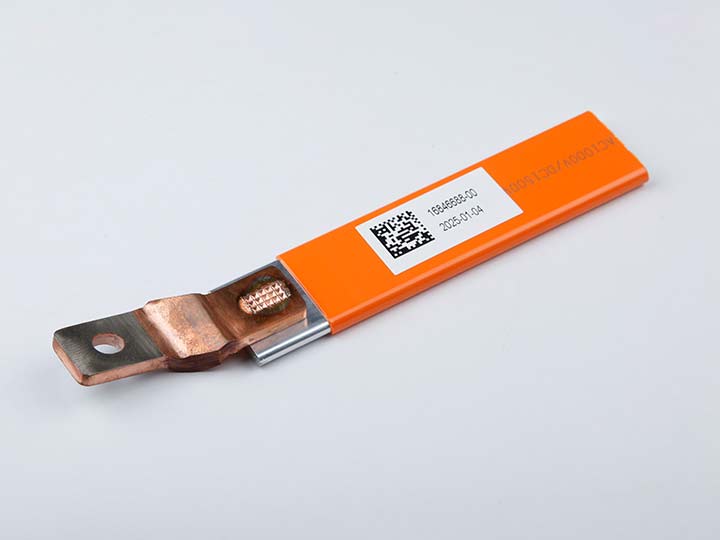

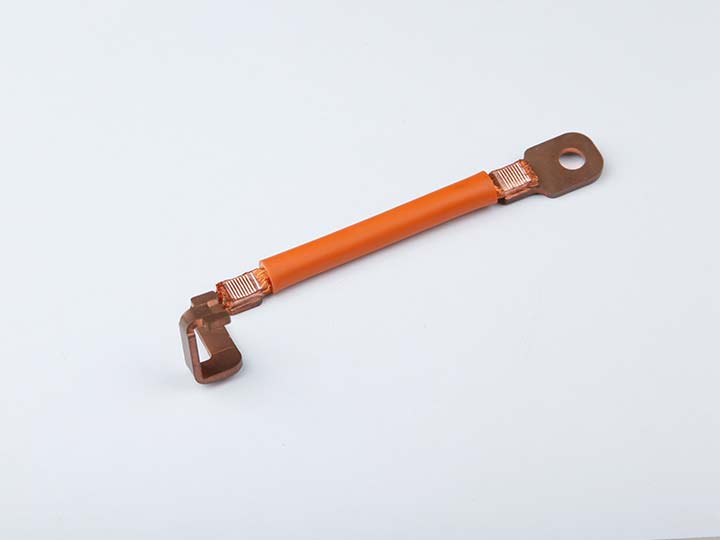

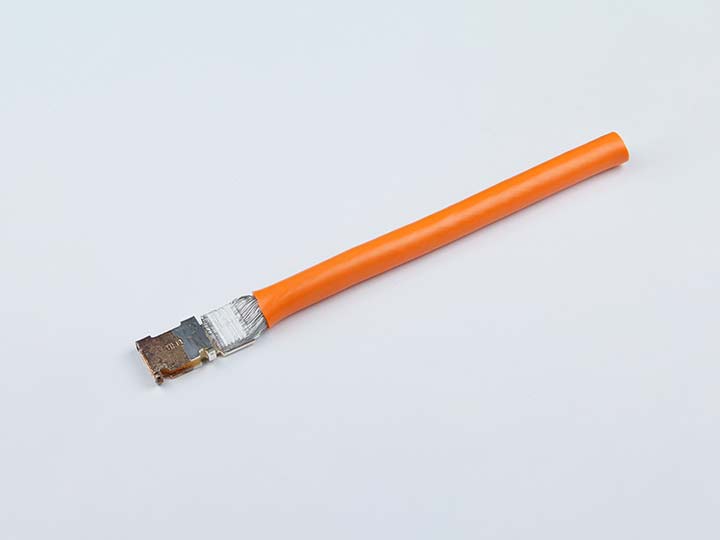

高压线缆端子焊接：35/50/70/95/120mm² 铜、铝高压线束，焊接高压铜端子、铝端子；应用于电机线、电池包输出线束、OBC 线束、DCDC 线束、高压配电盒 PDU 线束。

线对线焊接：多根大平方线束互焊；铜铝异种金属焊接。

性能要求：高抗拉、低接触电阻、耐振动、耐高低温，完整焊接数据追溯，满足 USCAR38 车规标准。

2、动力电池包

电池模组内部：多层铜 / 铝极耳叠焊、极耳汇流排、软连接焊接；方形、软包大容量储能动力电池。

电池包内部大电流铜铝母排、连接片焊接。

注意：HP 更偏向线束端子；极耳大规模产线会选用专用电池超声焊机。

3、驱动电机 & 电控

电机定子引出粗漆包线、多股绞线与接线端子焊接；

IGBT 功率模块粗引线、功率接线端子焊接。

二、储能系统（工商业储能、户用储能）

1.储能柜内部大平方线束、铜铝端子焊接；

2.储能电池簇汇流线束、电池软连接端子；

3.BMS 高压采集线束、功率回路端子； 特点：大电流、长期稳定运行，接头电阻波动小，适合批量模组生产。

三、充电桩 & 换电设备

直流充电桩枪缆端子：5095mm² 大截面电缆与铜端子焊接；

换电装置大电流连接端子、汇流铜排搭接；

充电桩内部功率回路、接触器线束端子。

四、工业传动与电机行业

1.大功率伺服电机、起重电机、变频电机：多股漆包线合并焊接到接线端子，省去浸锡工序；

2.轨道交通牵引电机、工程机械电机大电流引线端子；

优势：漆包线无需预先剥漆，超声直接破除漆皮完成冶金结合。

设备参数：

品牌：奕辉智能

产品系列：YH-HP20系列

供电电源：AC380V；

额定功率：8/12KW

焊接范围：25-70MM;25-95MM；

气源气压：0.6MPa

工作频率：20KHZ

焊接模式：时间模式/能量模式/深度模式
