产品介绍

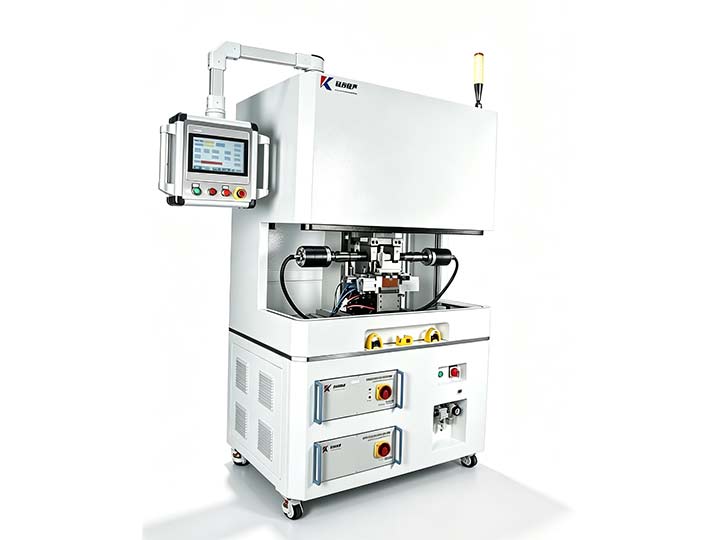

对称式双推（也叫双推挽 / 楔杆双推）是双侧对向同步驱动的超声波金属焊接结构，区别于传统单头焊机 “上焊头振动、下砧座固定” 模式，上下两侧均配置超声谐振系统，相向同步施压、振动，主要面向大平方线束、厚端子、多层铜铝堆叠焊接，大量用于新能源汽车高压线束、储能线束、大电流端子焊接场景。

应用场景

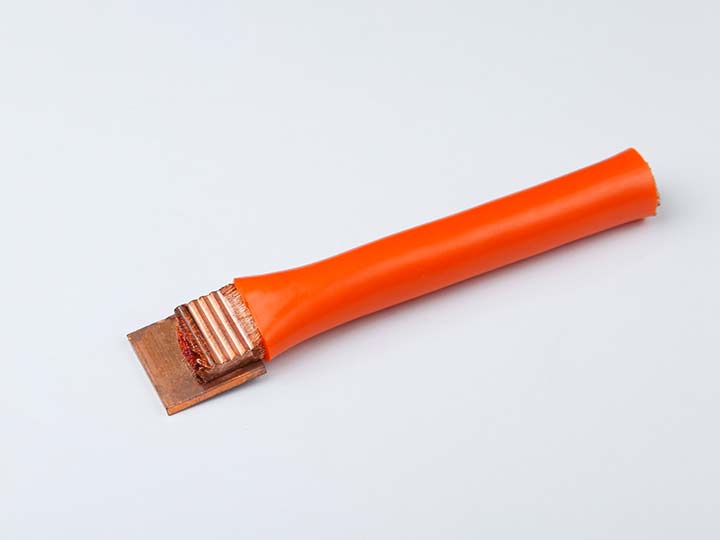

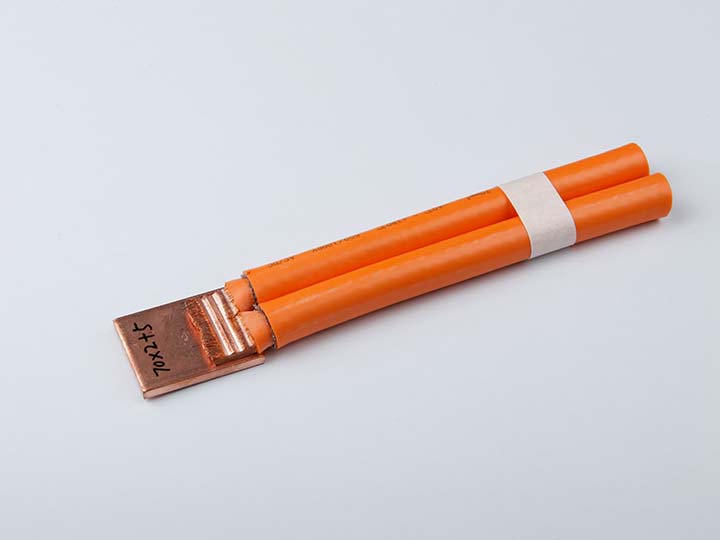

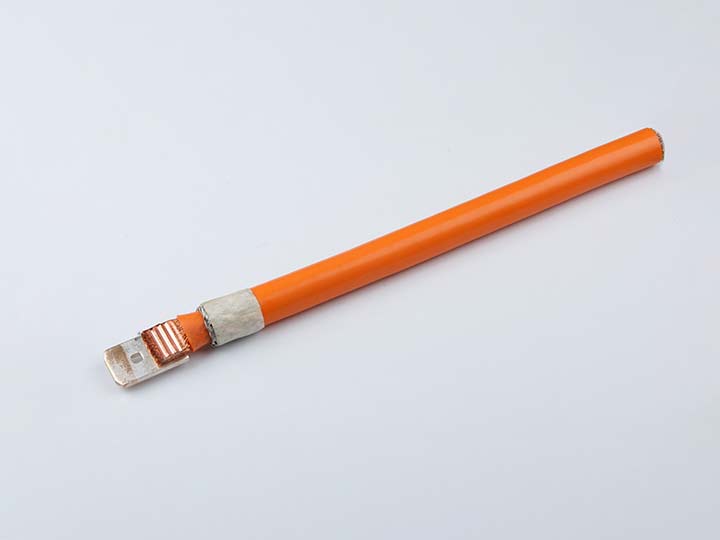

新能源汽车高压线束：大平方铜线束与铜铝端子焊接

储能线束、充电桩大电流端子焊接

多股粗铜线、铜铝异种金属端子压焊

多层铜箔、铝箔与端子焊接

特点

1.受力均衡，工件不易滑移翘曲 双向对压，线束、端子被上下焊头对称夹持，焊接过程线束不容易窜动、端子翘曲变形，大平方多股线束焊接一致性大幅提升，良品率高。

2.能量分布均匀，适配大截面厚工件 振动能量从两侧同时输入焊缝，穿透能力强，适合大平方线束、厚铜端子、多层铜铝箔堆叠；解决单推结构厚件 “表层焊好、底层虚焊” 的问题。

3.焊头寿命更长，形变小 单推结构焊头承受全部反作用力，容易弯曲磨损；双推对称抵消大部分反作用力，谐振部件应力低，焊头、变幅杆使用寿命显著提高。

4.焊接接头性能稳定 接头电阻离散性小，抗拉强度一致性好；适合高压线束、储能端子等高可靠性要求，便于焊接数据追溯。

5.工艺兼容广 铜铜、铜铝异种金属均可焊接；可兼容粗线束、多股绞合线、镀锡端子、汇流排端子焊接。

设备参数

品牌：奕辉智能

产品系列：YH-ST20系列

工作频率：20KHZ

设备电源：AC380V

气源压力：0.75MPa

功率种类：12KW/15KW/22KW

焊接范围： 25-95 mm² 25-140 mm² 25-240mm²

焊接模式：时间模式、能量模式、焊接高度闭环模式

振幅：30-65um 可调，上下振幅独立补偿
